制砂、整型，一步到位——XPCS系列大型高效双转子制砂机

鼎盛砂石部

2022-5-17

3652

　　重庆地处中国内陆西南部，素有江城、雾都、桥都、山城等别称，是长江上游地区的经济、金融、科创、航运和商贸物流中心、国家物流枢纽、西部大开发重要的战略支点、“一带一路”和长江经济带重要联结点。

　　一直以来，重庆城建利用三江交汇的地理优势，从长江、嘉陵江等江河获取石子、砂子等建材资源。国家限制河沙开采之后，重庆基础建设遇到很大的制约。重庆某建材集团是一家专业从事水泥、房地产开发的综合性企业，为相应国家绿色发展的政策号召，董事长当即决定自己建设一条机制砂生产线，来满足自身对石子和机制砂的强大需求。

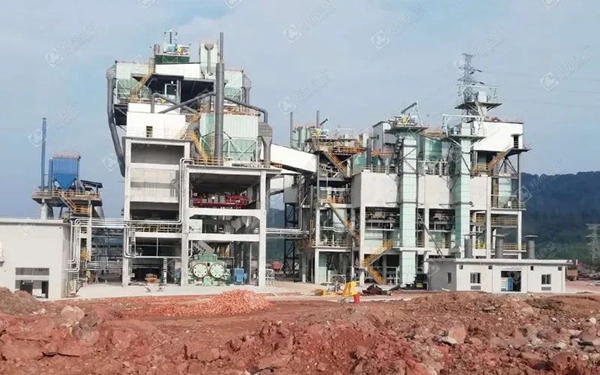

　　2017年，该集团计划建设一条1600t/h的大型机制砂生产线，并对单台产量、成砂率、颗粒形状、耗材指标等提出了很高的要求。针对客户提出的要求，郑州鼎盛公司凭借二十多年的深厚积累，历时一年，成功开发出一款专门针对一般脆性物料制砂或细碎的XPCS系列超大型双转子对撞式制砂整型机。

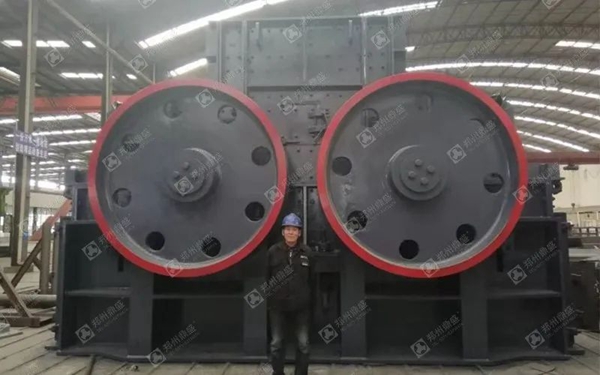

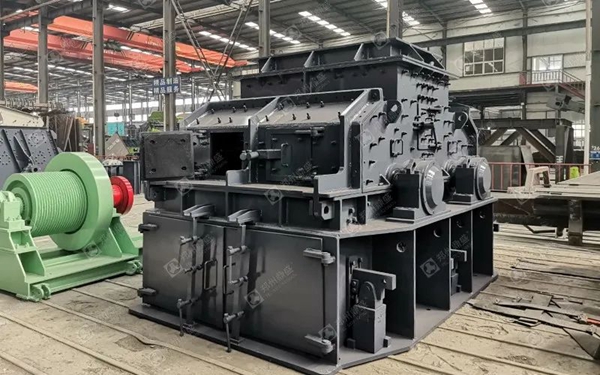

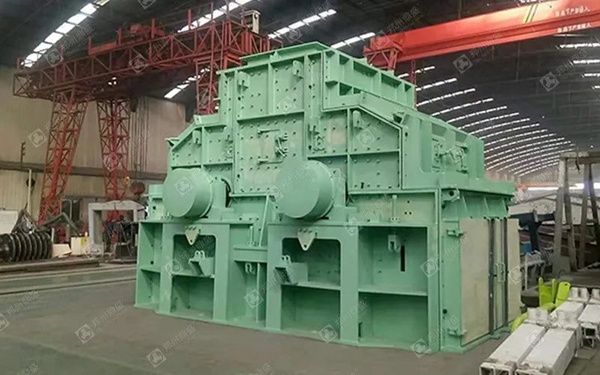

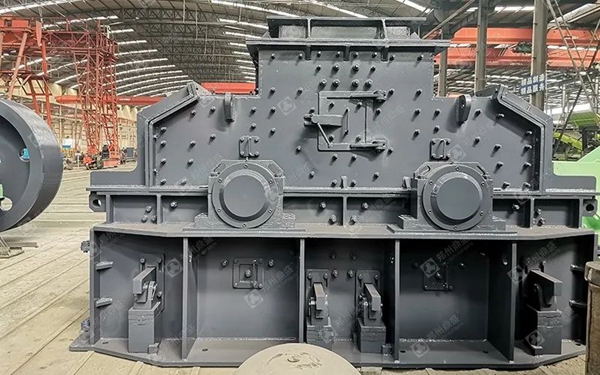

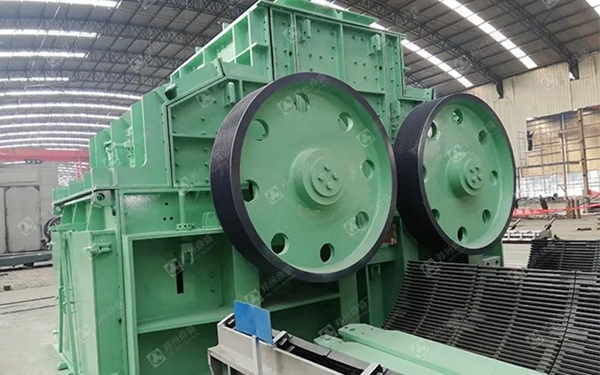

　　该机装配两个相向转动的转子和一个位于两个转子之间的承击砧，以及在两个转子正上方布置的分料反击装置。它除了具有其他单转子破碎机的主要特点以外，由于破碎主要发生在两个转子之间，使粘湿物料沾附在固定腔壁的机会大大减少，因而对粘湿物料的适应性较强。因为考虑到整型作用，整机做了许多特殊齿板形状的设计，能使产出的物料颗粒形状符合要求。

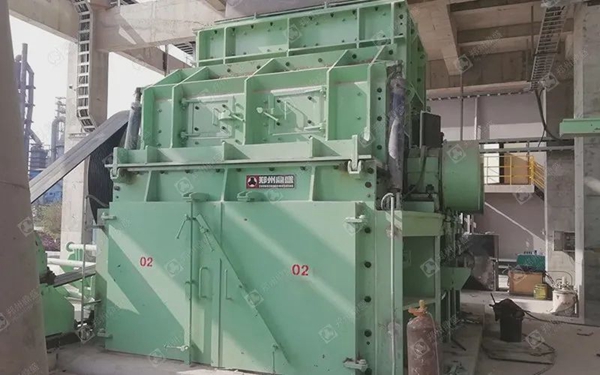

　　该机处理量为1600t/h，设计的成品砂产量750t/h。客户初次订购的两台设备于2019年年初安装投产，不管是产量还是颗粒形状，完全达到客户的预期，同年8月份客户又订购了第三台同型号制砂机。

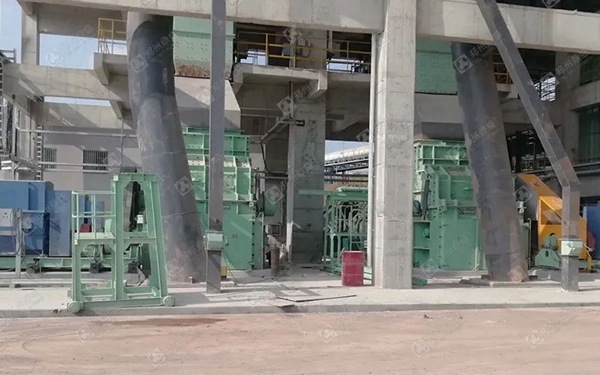

　　在客户现场投产以来，郑州鼎盛XPCS系列双转子制砂机运行稳定，效率高、产量大，且设备质量比较好，故障率低，为客户节省了大量的运维维护费用;生产出的砂石骨料品质好、级配合理，带来良好的经济效益。其中人工机制砂价格达到110元/吨，石子80元/吨。

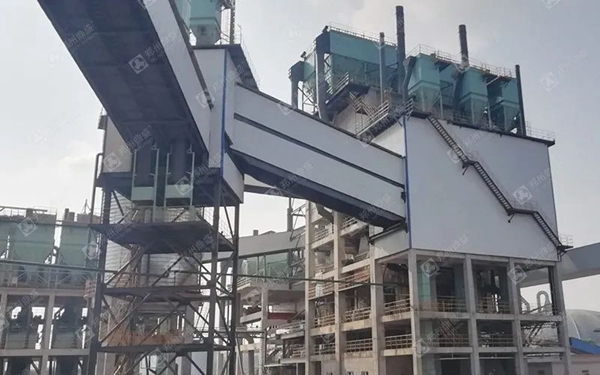

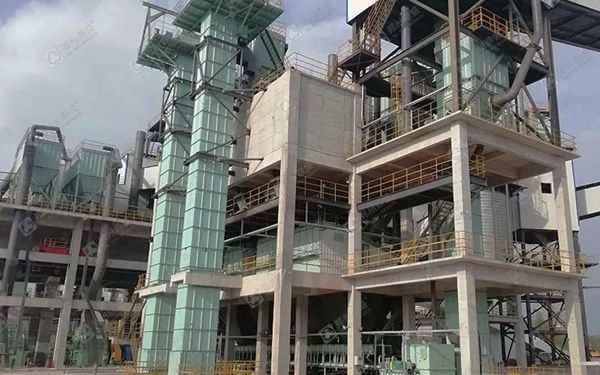

　　如今，这条生产线已经投产并顺利运营一年有余，不但成功解决了自身发展的需求，还能往周边城镇输送石子和机制砂，保证区域的健康有序发展。

　　双转子制砂整型机的工作原理

　　双转子制砂整型机是在单转子细碎锤破的基础上开发而成，其破碎原理是当物料进入破碎机，在分料反击装置的分料作用后，会平均分配到两个转子的上方，两转子是相对旋转的，转子上安装有锤头。

　　物料在锤头的打击下获得动能而飞向另一个转子，于是两个转子上的物料在转子的旋转切线方向上相撞，同时相撞点的正上方有分料反击装置，使其不至于飞溅到破碎机外面去，而是在分料反击装置上的反击板的作用下完成第一次破碎和一次整型，它充分利用了“石打石”的原理，也减小了锤头的磨损，反击板上的波纹槽则起到了物料表面整型的作用。

　　靠着转子提供的动能，初次破碎的物料继续向下冲向承击砧，在此得到第二次破碎，同时承击砧上的阶梯状表面又实现了第二次整型;承击砧和篦板形成圆弧过渡，经第二次破碎和整型的物料在锤头的带动下，经承击砧的平均分流而进入到转子和排料篦子组成的两个细碎区。

　　此区间是细碎成砂的关键区域，在锤头高速撞击而形成的高压之下，物料被破碎并被排出制砂机，在物料排出破碎机的同时，由于篦板的阶梯型通道，而被再次整型，适合篦缝尺寸的物料颗粒经篦缝排出而成为砂子，不符合尺寸的物料颗粒则继续被带到两转子间继续破碎。

　　需要说明的是，制砂过程中产生的副产品——石粉，对水泥厂来说是好东西。但对于没有水泥厂的骨料生产企业来说，石粉确实是一个难题。实践证明，该制砂机可以通过对内部结构和参数的调整来降低出料的石粉含量，例如通过调整锤头的线速度、锤头的布置方式和锤头的大小、排料篦板的缝隙设置方式、破碎挤压区的深度等，并结合物料的物理特性，这样的优化组合，完全可以将石粉含量控制到15%以下，从而得到更好的制砂效果。
